ナトリウムイオン電池

雑学

ナトリウムイオン電池（SIB）は、リチウムイオン電池（LIB）の代替または補完技術として急速に注目を集めている二次電池である。その主な駆動力は、LIBの主要材料（リチウム、コバルト、ニッケル）に関連するコスト、資源の偏在性、供給安定性、および環境・倫理的懸念である。ナトリウムは地球上に豊富に存在し、安価で地理的に広く分布しているため、SIBは潜在的に低コストで持続可能なエネルギー貯蔵ソリューションを提供する。

SIBの動作原理はLIBと同様の「ロッキングチェア」機構に基づいているが、イオンキャリアとしてナトリウムイオン（Na+）を使用するため、電極材料や電解質にはNa+に適した独自の材料が必要となる。正極には層状酸化物、ポリアニオン化合物、プルシアンブルー類似体（PBA）などが、負極には主にハードカーボンが用いられる。特に、LIBで一般的な銅箔の代わりに安価なアルミニウム箔を負極集電体に使用できる点は、コスト削減に寄与する重要な特徴である。

現在の商用SIBのエネルギー密度は、一般的に100～160 Wh/kgの範囲にあり、これはリン酸鉄リチウム（LFP）系LIBと同等かやや低いレベルである。このため、現在の主なターゲット市場は、エネルギー密度よりもコスト、安全性、サイクル寿命が重視される定置用エネルギー貯蔵システム（ESS）や、低価格・短距離の電気自動車（EV）、電動二輪車などである。しかし、研究レベルでは300 Wh/kgを超えるエネルギー密度も報告されており、将来的な性能向上によっては、より広範なEV市場への展開も期待される。

サイクル寿命は化学系によって大きく異なり、数千サイクルから、PBA系では数万サイクルに達するものも報告されている。安全性に関しては、一般的にLIBよりも熱暴走のリスクが低いとされ、特に0Vまでの完全放電が可能である点は輸送や保管上の大きな利点となる。また、LIBよりも広い温度範囲（特に低温）での動作が可能であることも特徴である。

コスト面では、豊富な原材料とアルミニウム集電体の使用により、大規模量産時にはLFP系LIBよりも20～30%安価になる可能性があると予測されている。ただし、これは生産規模の拡大と技術成熟度に依存し、近年のリチウム価格の下落は、SIBの短期的なコスト優位性を相対的に低下させている側面もある。

環境負荷については、ライフサイクルアセスメント（LCA）分析によると、資源枯渇の観点ではLIBよりも優位性がある。地球温暖化係数（GWP）などの他の環境影響指標については、エネルギー密度の低さや特定の製造プロセス（例：ハードカーボン製造）により、現状ではLIBと同等か、やや高い場合もあるが、製造エネルギーの脱炭素化や材料・プロセスの改善により削減の余地が大きい。

研究開発と商業化は、CATL、HiNa Battery、BYDなどを擁する中国が世界をリードしているが、欧州（Northvolt、Altris、Faradion（現Reliance傘下）、Tiamat）、米国（Natron Energy）、日本（日本電気硝子、大学・研究機関）などでも活発な動きが見られる。市場は急速な成長が見込まれており、複数の調査機関が今後10年間で年平均成長率（CAGR）20%前後、市場規模は数十億ドルから百億ドル超に達すると予測している。

結論として、SIBは、特にESSや低コストモビリティ分野において、LIB（特にLFP）に対する有望な代替技術としての地位を確立しつつある。エネルギー密度の向上が今後の普及拡大の鍵となるが、コスト、資源、安全性、温度特性における固有の利点を活かし、エネルギー貯蔵市場の多様化と持続可能性向上に大きく貢献することが期待される。

1. ナトリウムイオン電池（SIB）入門

1.1. 定義と戦略的重要性

ナトリウムイオン電池（Sodium-Ion Battery、SIB、NIB、Na-ion batteryとも表記される）は、電荷担体としてナトリウムイオン（Na+）を利用する二次電池（充電可能な電池）である。その基本的な動作原理やセル構造は、現在広く普及しているリチウムイオン電池（LIB）と類似しており、正極と負極の間を電解質を通じてNa+イオンが移動することによって充放電が行われる。原理的には、LIBのリチウムイオン（Li+）をナトリウムイオン（Na+）に置き換えたものに相当する。

SIB開発の戦略的な重要性は、LIBが抱える課題への対応にある。LIBは現代社会に不可欠なエネルギー貯蔵デバイスとなっているが、その主要材料であるリチウム、コバルト、ニッケルなどは、資源としての希少性、価格の高さと変動性、特定の地域への偏在、そして採掘に伴う環境負荷や倫理的な問題といった懸念を抱えている。特に、電気自動車（EV）や大規模エネルギー貯蔵システム（ESS）の需要急増に伴い、これらの材料の安定供給とコストは将来的なボトルネックとなる可能性が指摘されている。

これに対し、ナトリウムは地殻中に豊富に存在する元素であり（存在度約2.3-2.6%）、海水からも容易に抽出可能であるため、資源量が極めて豊富で、かつ安価である。この資源的な優位性が、SIB研究開発の最大の動機となっている。SIBは、LIBサプライチェーンにおける潜在的な脆弱性に対する戦略的な代替策として位置づけられている。その開発は、純粋な技術的メリット追求だけでなく、経済的、地政学的な要因によっても強く推進されている。LIB材料コストが大きな障壁となる用途、特に大規模な定置用蓄電などにおいて、より低コストなエネルギー貯蔵を実現する道筋を提供する可能性がある。

SIBの研究自体は、LIBとほぼ同時期の1970年代後半から1980年代にかけて始まっていたが、当初はエネルギー密度や材料安定性の課題から、LIBほど急速な発展には至らなかった。しかし、2000年頃のハードカーボン負極材料の発見や、近年のLIB材料への懸念の高まりを受けて、研究開発が再び活発化し、実用化に向けた動きが加速している。

1.2. 基本的な動作原理と電気化学

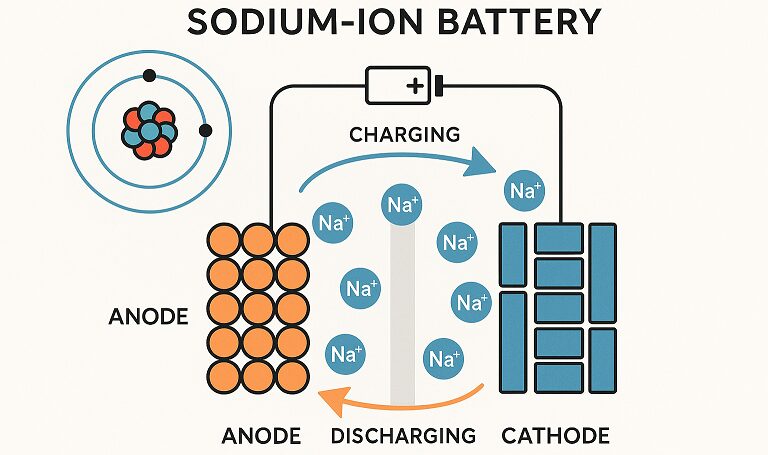

SIBの動作原理は、LIBと同様に「ロッキングチェア」機構と呼ばれるプロセスに基づいている。これは、充放電サイクル中に、Na+イオンが正極（カソード）と負極（アノード）の間を電解質を介して可逆的に移動（シャトル）する現象である。

充電プロセスでは、外部電源から電気エネルギーが供給され、正極活物質からNa+イオンが脱離（抽出）される。同時に、電子（e-）が正極から外部回路を通って負極へと移動する。脱離したNa+イオンは電解質中を移動し、負極活物質の内部または表面に挿入（インターカレーション）または吸蔵される。負極では、外部回路から到達した電子とNa+イオンが結合し、電気的中性が保たれる。この過程で、正極では酸化反応が、負極では還元反応が起こる。

放電プロセスでは、充電時とは逆の反応が自発的に進行する。負極に蓄えられていたNa+イオンが脱離し、電解質を通って正極へと移動する。同時に、電子が負極から外部回路を通って正極へと流れ、この電子の流れが外部への電力供給となる。正極では、移動してきたNa+イオンと外部回路からの電子が結合し、正極活物質に挿入される。この過程では、負極で酸化反応が、正極で還元反応が起こる。

この基本的な充放電メカニズムはLIBと共通しているため、LIBで培われた電池設計や製造プロセスに関する知見・技術の多くをSIB開発に応用することが可能である。しかしながら、電荷を運ぶイオンがLi+からNa+に変わることで、イオン半径（Na+: 1.02 Å vs Li+: 0.76 Å）や原子量（Na: 22.99 vs Li: 6.94）、電気化学的特性（標準電極電位 Na/Na+: -2.714 V vs Li/Li+: -3.045 V）などが異なるため、LIBと同じ材料をそのまま流用することはできず、Na+イオンの挿入・脱離に適した独自の電極材料や電解質材料の開発が必要となる。標準電極電位の違いは、同じような電極材料を用いた場合、SIBのセル電圧がLIBよりも本質的に低くなることを示唆している（約0.3V低い。実際のSIBセル電圧は、使用される正極・負極材料の組み合わせによって決まり、一般的には2.3Vから3.7V程度の範囲となる。

1.3. 主要構成要素と材料科学

SIBセルは、主に以下の主要な構成要素から成る 。

  • 正極（カソード）: 放電時にNa+イオンを受け入れ、充電時に放出する役割を担う。電池の電圧とエネルギー密度を決定する重要な要素である。SIBの正極材料は、Na+イオンが可逆的に出入りできる構造を持つ必要がある。Li+よりもイオン半径が大きいNa+に対応するため、LIBで一般的な材料構造（例：LiFePO4のオリビン構造、LiMn2O4のスピネル構造）をそのままナトリウム系に適用することは困難な場合が多い。そのため、SIB専用の正極材料開発が活発に行われている。
    • 材料の種類: 主な候補として、層状遷移金属酸化物（例：NaFeO2、NaNi0.5Mn0.5O2などのNaxTMO2系）、ポリアニオン化合物（例：Na3V2(PO4)3 (NVP)、Na3V2(PO4)2F3 (NVPF)、Na4Fe3(PO4)2P2O7 (NFPP)）、プルシアンブルー類似体（Prussian Blue Analogues, PBA）またはプルシアンホワイト（例：NaxFe[Fe(CN)6]）が挙げられる。その他、硫化チタン（TiS2や有機正極材料（例：ピレン-4,5,9,10-テトラオン(PTO)、ビス-テトラアミノベンゾキノン(TAQ) ）なども研究されている。
    • 開発目標: 高容量、高電圧、長サイクル寿命、高い安全性、そして低コスト化が求められる。特に、コバルトのような高価で供給リスクのある元素を使用しない材料（例：鉄（Fe）やマンガン（Mn）ベースの材料）の開発が重視されている。層状酸化物やPBAでは、充放電中の構造安定性や空気中での安定性が課題となることがある。
  • 負極（アノード）: 充電時にNa+イオンを受け入れて貯蔵し、放電時に放出する役割を持つ。
    • 材料の種類: LIBで広く用いられるグラファイトは、Na+イオンを安定的に挿入・脱離できない、あるいは容量が小さいという問題があるため、SIBの負極材料としては一般的ではない。そのため、非晶質で乱層構造を持つハードカーボン（難黒鉛化性炭素）が最も有力な負極材料として広く研究・採用されている。ハードカーボンは、グラフェン層間の隙間や内部の微細な空孔にNa+イオンを吸蔵することで容量を発現する。その他、チタン系酸化物、アンチモン（Sb）などとの合金系材料、グラフェン、炭化ヒ素（AsC5）なども研究されている。
    • 開発目標: 高容量、低電位での動作、長サイクル寿命、急速充放電特性、低コスト化が求められる。ハードカーボンについては、原料や製造プロセスによる性能のばらつきを抑え、コストを低減すること、Na+イオンの拡散速度を高めることが課題である。合金系負極では、充放電に伴う大きな体積変化による劣化を抑制する必要がある。
  • 電解質: 正極と負極の間に存在し、Na+イオンの移動媒体として機能する。電子は通さない（電気的絶縁性）ことが求められる。また、電極表面で安定な保護膜（SEI: Solid Electrolyte Interphase、CEI: Cathode Electrolyte Interphase）を形成し、電解質の継続的な分解を抑制することも重要な役割である。
    • 材料の種類: 主に、有機溶媒（例：プロピレンカーボネート(PC)、エチレンカーボネート(EC)、ジメチルカーボネート(DMC)、ジエチルカーボネート(DEC)など）にナトリウム塩（例：ヘキサフルオロリン酸ナトリウム(NaPF6)）を溶解させた非水系液体電解質が用いられる。イオン伝導度を高めるために、複数の溶媒を混合することが多い。その他、安全性向上の観点から、水系電解質（例：硫酸ナトリウム(Na2SO4)水溶液や、難燃性・不燃性の固体電解質（例：NASICON構造を持つセラミックス（例：Na3Zr2Si2PO12、NATP）、硫化物系、ポリマー系）、ゲルポリマー電解質なども研究されている。
    • 開発目標: 高いイオン伝導度（特に低温での）、広い電位窓（酸化・還元に対する安定性）、安全性（難燃性・不燃性）、電極材料との適合性、安定なSEI/CEI形成能、低コスト化が求められる。液体電解質では、ナトリウムデンドライト（樹枝状結晶）の析出抑制も課題となる。
  • セパレーター: 正極と負極を物理的に隔離し、内部短絡を防ぐための多孔質の膜。
    • 材料の種類: LIBと同様に、ポリエチレン（PE）やポリプロピレン（PP）などのポリオレフィン系微多孔膜が一般的に使用される。
    • 要求特性: イオン透過性（高い多孔度）、電気絶縁性、機械的強度、化学的安定性、熱安定性が求められる。
  • 集電体: 電極活物質層で発生した電子を集め、外部回路へと流す（あるいは外部回路から受け取る）ための導電性の箔。
    • 材料の種類: 正極集電体にはアルミニウム（Al）箔が用いられる。LIBでは負極集電体に銅（Cu）箔が用いられるが、SIBではナトリウムとアルミニウムが合金化しにくいため、負極集電体にも安価なアルミニウム（Al）箔を使用できる点が大きな特徴である。
    • コスト面での利点: このAl箔の利用可能性は、SIBのコスト競争力を高める重要な要素である。銅はアルミニウムに比べて価格が大幅に高く（3～4倍との記述あり）、資源量も限られる。両方の集電体にAl箔を使用できることは、材料コストの削減だけでなく、製造プロセスの簡略化やサプライチェーン管理の容易化にも繋がり、SIB全体のコスト低減に貢献する。これは、単に活物質のナトリウムが安価であるという点以上に、SIBの経済的優位性を支える構造的な利点と言える。

2. 技術的性能と現在の課題

2.1. エネルギー密度：重量（Wh/kg）および体積（Wh/L）分析

エネルギー密度は、電池が単位重量あたり（重量エネルギー密度、Wh/kg）または単位体積あたり（体積エネルギー密度、Wh/L）に蓄えられるエネルギー量を示す重要な性能指標である。SIBのエネルギー密度は、LIB、特に高エネルギー密度を実現しているニッケル系（NMC、NCAなど）と比較すると、一般的に低い水準にある。

現在商用化されている、あるいはそれに近い段階にあるSIBセルの重量エネルギー密度は、多くの場合100 Wh/kgから160 Wh/kgの範囲である。例えば、業界をリードするCATLが2021年に発表した第1世代SIBは最大160 Wh/kg、スウェーデンのNorthvoltが2023年に発表したセルも160 Wh/kgを超える 7 と報告されている。このレベルのエネルギー密度は、現在主流のLIBの一種であるリン酸鉄リチウム（LFP）系LIB（一般的に160～200 Wh/kg程度 ）と同等か、やや下回る程度である。ただし、市場に出始めた初期の商用セルの中には、化学系によってこれより低い値を示すものもある（例：23～127 Wh/kgの範囲 ）。

一方で、研究開発レベルでは、これを大幅に上回るエネルギー密度が達成されている。東京理科大学の研究グループは、改良したハードカーボン負極を用いることで、LFP系LIBに匹敵する312 Wh/kgという高いエネルギー密度を持つSIBセルを作製したことを報告している。さらに、ヒューストン大学とフランスの研究機関の共同研究では、NaxV2(PO4)3という新しいリン酸塩系正極材料を用いることで、458 Wh/kgという驚異的なエネルギー密度が達成可能であることが示された。プリンストン大学では、TAQと呼ばれる有機正極材料を用いたSIBが高いエネルギー密度と出力密度を示すことを実証している。インドのKPITは175 Wh/kgを報告している。

SIBのエネルギー密度がLIBに比べて本質的に低くなる要因としては、主に以下の2点が挙げられる。第一に、ナトリウム原子はリチウム原子よりも原子量が約3倍大きく（Na: 23 vs Li: 7）、イオン半径も大きいため（Na+: 1.02 Å vs Li+: 0.76 Å）、同じ構造の電極材料に蓄えられるイオンの数が同じだと仮定すると、単位重量あたり・単位体積あたりのエネルギー量が原理的に小さくなる。第二に、ナトリウムの標準電極電位がリチウムよりも約0.3V高いため、同じような電極材料を用いた場合のセル電圧が低くなる傾向があり、これもエネルギー密度の低下に繋がる。

体積エネルギー密度に関しても、一般的にLIBより低い傾向にある。ある研究のモデル計算では、Na酸化物系およびNa-PBA系のSIBセルは、NMC系やLFP系のLIBセルと比較して、体積エネルギー密度が約半分程度になると試算されている。

これらのことから、エネルギー密度の向上は、SIBがより広範な用途、特に長距離走行が求められるEV市場などでLIBと本格的に競合するための最重要課題の一つとして認識されている。現状の160 Wh/kg程度のエネルギー密度は、コストや安全性が最優先され、エネルギー密度への要求が比較的緩やかな定置用蓄電システム（ESS）や、低価格・短距離走行用途のEV、電動バイクなどには十分適用可能であり、これらの分野がSIBの主要な初期ターゲット市場となっている。研究レベルで達成されている200 Wh/kgを超える高エネルギー密度が、コスト効率よく商業生産できるようになれば、SIBの適用範囲はさらに拡大する可能性がある。

2.2. サイクル寿命：耐久性、安定性、および劣化メカニズム

サイクル寿命は、電池が充放電を繰り返す中で、初期の性能（特に容量）をどの程度維持できるかを示す指標であり、電池の経済性や信頼性を左右する重要な要素である。SIBのサイクル寿命に関する報告値は、採用されている電極材料や電解質、充放電条件などによって大きく異なる。

目標値としては、しばしば5,000サイクル以上が掲げられている。実際に、いくつかの商用・試作セルでは高いサイクル寿命が報告されている。例えば、欧州の研究機関Alistoreが開発した18650型セル（NVPF正極/ハードカーボン負極）は、1Cレートで4,000サイクルを実証した。中国のHina Battery社が開発したNaMnO2系セルは、2Cレートで4,500サイクル以上の寿命（容量維持率83%）を持つとされる。エレコム社がSIBを内蔵したモバイルバッテリーでは、5,000サイクルの充放電寿命が謳われている。米国のNatron Energy社は、プルシアンブルー系電極を用いたセルで最大50,000サイクルという非常に長い寿命を主張している。インドのKPIT社は、特定の化学系で6,000サイクル（容量維持率80%）を報告しており、これはLIBに匹敵するレベルである。市場調査会社のBenchmark Mineralsによると、研究レベルではポリアニオン系SIBがLFP系LIBに匹敵するか、それを超えるサイクル寿命を示しているとの情報もある。一方で、SIBはLIBと比較してサイクル寿命が短い傾向にある、あるいは課題であるとする指摘も存在する。

このように報告値に幅がある背景には、SIB特有の劣化メカニズムが存在する。サイクル寿命を制限する主な要因として、以下の点が研究されている。

  • 機械的ストレスと体積変化: Li+イオンよりも大きいNa+イオンが電極材料に出入りする際、比較的大きな体積変化を引き起こすことがある。これが繰り返されると、電極活物質粒子にひび割れ（クラック）や粉砕（パルベリゼーション）、集電体からの剥離（デラミネーション）が生じ、容量低下や内部抵抗増加の原因となる。特に合金系負極などで顕著な場合がある。
  • 不安定な電極/電解質界面（SEI/CEI）: 充放電中に電極表面で形成されるSEI（負極側）およびCEI（正極側）は、電解質の継続的な分解を防ぎ、安定な電池動作に不可欠である。しかし、この界面層が不安定であったり、充放電に伴って破壊と再生を繰り返したりすると、活性なナトリウムイオンや電解質が消費され、内部抵抗が増加し、結果的にサイクル寿命が低下する。特に0Vに近い低電位での保管は、SEIの溶解を促進する可能性が指摘されている 。
  • 正極材料の構造変化: 層状酸化物やPBAなどの一部の正極材料は、Na+イオンの挿入・脱離に伴って結晶構造が変化（相転移）することがある。この相転移が不可逆的であったり、大きな体積変化を伴ったりすると、構造が徐々に崩壊し、容量低下を引き起こす。
  • その他の要因: 正極からの遷移金属イオンの溶出、電極表面の活物質の不活性化、電極内でのNa+イオンの拡散速度の遅さ（特にハードカーボン負極）による分極の増大と、それに伴う他方の電極へのストレスなども、劣化に関与すると考えられている。

これらの劣化メカニズムを抑制し、サイクル寿命を向上させるために、様々な戦略が研究されている。具体的には、活物質粒子へのドーピング（異種元素添加）や表面コーティングによる構造安定化・界面反応抑制、電解液への添加剤導入によるSEI/CEIの安定化、最適な初期化成（フォーメーション）プロセスの適用、機械的ストレスに強い単結晶正極材料の開発、負極と正極の応答速度（イオン拡散速度）を整合させるための材料設計（例：負極粒子サイズの最適化）、より安定な固体電解質やゲルポリマー電解質の開発 などが挙げられる。

報告されているサイクル寿命の多様性は、SIBの性能がその構成材料（化学系）に強く依存することを示唆している。「SIBのサイクル寿命」を一般的にLIBと比較することは、具体的な化学系を特定しない限り、誤解を招く可能性がある。例えば、Natron Energy社が採用するプルシアンブルー系は、非常に高いサイクル数が報告されており、頻繁な充放電が要求される用途に適している可能性がある。一方で、エネルギー密度を重視する層状酸化物系やポリアニオン系では、サイクル寿命との間にトレードオフが存在するかもしれない。したがって、特定の用途に対して最適なSIBを選択する際には、エネルギー密度、コスト、安全性といった他の性能指標と合わせて、要求されるサイクル寿命を満たす化学系を慎重に評価する必要がある。

2.3. 安全性プロファイル：熱安定性、耐乱用性、および0V放電能力

電池の安全性は、特にEVやESSのような大規模な用途において極めて重要である。SIBは、一般的にLIBと比較して安全性が高い、あるいは安全性を向上させる潜在的な利点を持つとしばしば評価されている。

その理由の一つとして、熱暴走（サーマルランナウェイ）のリスクが低い可能性が挙げられる。熱暴走は、内部短絡や過充電などによって電池内部の温度が急上昇し、連鎖的な発熱反応を引き起こし、最悪の場合、発火や爆発に至る現象である。SIBで用いられる材料（特に一部の正極材や電解質）は、LIB材料よりも熱的に安定である可能性があり、また、電解質の引火点が高い場合もあるとされる。ただし、安全性はSIBの化学系に依存する。最近の研究では、ポリアニオン系（Na-VPF）やPBA系（Na-tmCN）の商用セルは、釘刺し試験や加速熱量測定（ARC）において自己発熱速度が低い（<1 °C/min）良好な耐性を示したのに対し、層状酸化物系（Na-NMF）のセルは熱暴走を起こすことが確認されている。したがって、「SIBは全て安全」というわけではなく、化学系に応じた評価が必要である。Natron Energy社は、自社のPBA系電池が不燃性で故障耐性のあるシステムであると強調している。

SIBの安全性に関するもう一つの重要な特徴は、0Vまでの完全放電が可能である点である。LIB、特にグラファイト負極を用いるものでは、過放電により負極電位が上昇し、銅集電体が溶解・析出して内部短絡を引き起こすリスクがあるため、通常、ある程度の充電状態（SOC）を保った状態で保管・輸送される。これに対し、SIBでは負極集電体に（ナトリウムに対して安定な）アルミニウム箔を使用できるため、セル電圧を0V（真のSOC 0%）まで放電しても、このような問題が発生しにくいとされる。これは、電池の輸送や保管時の安全管理を大幅に簡素化し、リスクを低減する実用的な利点となる。物理的に短絡させた状態でも安全に保管できるとの報告もある。

ただし、注意点も存在する。ナトリウム金属自体は、リチウム金属と同様に反応性が高く、特に水とは爆発的に反応するため、取り扱いには注意が必要である。SIBは通常、金属ナトリウムを負極として使用しないが（研究レベルでは存在する）、セルの設計や製造、廃棄プロセスにおいては、ナトリウムの化学的性質を考慮した安全対策が不可欠である。過去には、高温で作動するナトリウム硫黄（Na-S）電池で火災事故が発生した例もある。また、SEI/CEI層の不安定性が安全性に影響を与える可能性も指摘されている。

結論として、SIBの安全性は、しばしば利点として挙げられるが、その評価は単純ではない。0V放電耐性は、アルミニウム集電体の採用と相まって、物流・保管面での明確なアドバンテージを提供する。熱暴走リスクについては、化学系によって異なり、層状酸化物などは依然としてリスクを持つ可能性がある一方、PBA系やポリアニオン系は比較的高い安全性を示す可能性がある。LIBと同様に、堅牢な安全設計と適切な運用管理が求められることに変わりはない。安全性向上のため、固体電解質の開発も進められている。

2.4. レート特性：急速充電と出力密度

レート特性は、電池がどれだけ速く充放電できるか、また、どれだけ大きな電力を瞬間的に供給できるか（出力密度）を示す指標である。SIBは、このレート特性において、しばしばLIBと同等かそれ以上の性能を持つ可能性が示唆されている。

急速充電能力については、SIBの強みとして挙げられることが多い。CATLは、自社の第1世代SIBが約15分で80%まで充電可能であると報告しており、これは一般的なLIBの5倍以上の速さであるとも述べられている。一般的に、SIBはLIBと同等かそれ以上の急速充電が可能であると主張されている。特定の化学系では、5C（容量を1/5時間=12分で充放電する速度）といった高いレートに対応できるものもある。Natron Energy社は、自社のPBA系電池が数分での完全充放電が可能であるとしている。研究レベルでは、炭化ヒ素（AsC5）負極が低いイオン拡散障壁を持つことから、高速充放電の可能性が示唆されている。

出力密度に関しても、SIBは高い性能を示す可能性がある。ある分析では、SIBの出力密度は1 kW/kgに達する可能性があり、これは一般的なNMC系LIB（340～420 W/kg）やLFP系LIB（175～425 W/kg）よりも高い値である。高い出力密度は、電力系統の周波数調整サービスや、産業用機器、あるいは急加速が求められるEVなど、瞬間的に大きな電力が必要とされる用途において有利となる。

ただし、レート特性には限界もある。電極活物質内部や電解質中でのNa+イオンの移動速度（拡散係数）が、高速充放電時のボトルネックとなり得る。特に、厚い電極を用いた場合や、ハードカーボンのような材料内部でのイオン拡散が比較的遅い場合に、この影響は顕著になる。電解質のイオン伝導度もレート特性に影響を与える。

これらの点を考慮すると、SIBは、たとえエネルギー密度では最高性能のLIBに及ばないとしても、高い出力密度と急速充電能力という組み合わせにおいて、独自の価値を提供する可能性がある。この特性プロファイルは、最大航続距離よりも急速充電性能やコストが重視される特定のEV（例：商用車、タクシー）や、グリッドサービス（例：周波数調整）、産業用途（例：フォークリフト、無人搬送車）などにおいて、SIBを魅力的な選択肢とするかもしれない。これは、エネルギー密度を最優先する用途と、出力密度や充電速度を重視する用途とで、バッテリー技術の選択が分化していく可能性を示唆している。

2.5. 動作温度範囲と極限条件下での性能

電池が安定して動作できる温度範囲は、その適用可能な環境や用途を決定する重要な要素である。SIBは、LIBと比較して、より広い温度範囲、特に低温環境下での性能に優れているとされることが多い。

低温性能に関しては、SIBの顕著な利点として挙げられる。CATLは、自社のSIBが-20℃以下の低温でも良好な性能を維持できると報告している。Hina Energy社は、-40℃から80℃までの動作温度範囲を仕様として挙げており、Natron Energy社も広い温度範囲での動作を主張している（ある研究ではPBA系セルで-40℃～100℃の動作が示されている）。これは、多くのLIB化学系が0℃以下で性能（容量や出力）が著しく低下するのとは対照的である。低温での性能低下は、電解質のイオン伝導度の低下や電極反応速度の遅延に起因するが、SIBで用いられる材料系は、低温下でも比較的良好な特性を維持できる可能性がある。

高温性能についても、SIBは良好な特性を示す可能性がある。CATLは最高90℃までの充電が可能であるとし、Hina Energy社は80℃までの動作を報告している。一般的に、SIBはLIBよりも高温に対する耐性が高いとされる。有機正極材料TAQも高温での安定性が報告されている。

比較として、LIBの最適な動作温度範囲は、一般的に0℃から45～50℃程度と言われている。

この広い動作温度範囲、特に優れた低温性能は、SIBの潜在的な応用分野を大きく広げる可能性がある。寒冷地での屋外設置（グリッドストレージ、通信基地局のバックアップ電源など）、特定の産業用機器、あるいは複雑な熱管理システム（特に低温時のヒーター）なしでの運用が期待される寒冷地向けEVなど、従来のLIBでは性能維持が困難であったり、追加のシステムコストが必要であったりした用途において、SIBはより実行可能な、あるいはコスト効率の良い選択肢となり得る。この固有の温度特性は、特定の市場ニッチにおいて、SIBがLIBに対して明確な競争優位性を持つことを可能にするだろう。

3. 主要なSIB化学系の技術仕様

3.1. 異なるSIBタイプの主要性能指標（KPI）

SIBの性能は、使用される正極材料の種類によって大きく特徴づけられる。主な正極材料カテゴリーと、それに対応する一般的な性能特性範囲は以下の通りである。

  • 層状酸化物 (Layered Oxides):
    • 例: NaxTMO2 (T=Ni, Mn, Fe, Coなど)、Na-NMF (Sodium Nickel-Manganese-Iron Oxide)
    • 特徴: 比較的高いエネルギー密度を持つ可能性がある。商用レベルで160 Wh/kg 7、パイプラインでは170 Wh/kg、研究レベルでは200 Wh/kg超も目指されている。アルゴンヌ国立研究所のNMF材料は、EVで180-200マイル（約290-320km）の航続距離を実現する可能性があるとされている。Hina Battery社のNaMnO2系セルは、145 Wh/kg以上、4500サイクル以上、-40～80℃の動作温度を報告している。
    • 課題: 充放電中の不可逆的な相転移による構造不安定性やサイクル劣化、空気中での安定性の問題、一部の化学系（例：Na-NMF）では熱暴走のリスクが残る可能性などが挙げられる。
  • ポリアニオン化合物 (Polyanions):
    • 例: NVP (Na3V2(PO4)3), NVPF (Na3V2(PO4)2F3), NFPP (Na4Fe3(PO4)2P2O7)
    • 特徴: 一般的に構造安定性が高く、良好なサイクル寿命（LFPに匹敵または超える可能性）と高い安全性が期待される。
    • 性能: エネルギー密度は中程度。AlistoreのNVPF/HCセルは75 Wh/kg、4000サイクル。ある商用Na-VPFセルは47 Wh/kgと報告されている。一方で、ヒューストン大学などが開発したNaxV2(PO4)3は、研究レベルで458 Wh/kgという非常に高いエネルギー密度を示した。NFPP系は劣化メカニズムの研究が進められている。
  • プルシアンブルー類似体 (Prussian Blue Analogues, PBA) / プルシアンホワイト:
    • 例: NaxFeyMn1-y[Fe(CN)6], NaxFe[Fe(CN)6]
    • 特徴: 鉄やマンガンなど安価な元素のみで構成可能であり、潜在的に非常に低コスト。3次元的なオープンフレームワーク構造を持ち、高い出力特性と非常に長いサイクル寿命が期待できる。Natron Energy社はPBA系で50,000サイクルを主張。安全性も比較的高いとされる。
    • 性能: 一般的に、層状酸化物系と比較して電圧やエネルギー密度はやや低い傾向にある。Altris社の材料（NaxFe[Fe(CN)6]）は、平均電圧3.25V、容量約160 mAh/gと報告されている。ある商用Na-tmCNセルは23 Wh/kgと低い値であった。しかし、Northvolt社とAltris社が開発したプルシアンホワイト正極を用いたセルは、160 Wh/kgを超えるエネルギー密度を達成している。
    • 課題: 結晶水や空孔の制御が性能や安定性に影響する。充放電中の相転移や構造劣化による容量低下メカニズムの解明と抑制が研究課題となっている。

負極の影響: 上記の正極材料と組み合わされる負極（主にハードカーボン）の性能も、セル全体の特性に大きく影響する。ハードカーボンの種類（原料や製造法）、構造（細孔分布など）、粒子サイズ、ドーピング（例：窒素ドープ）などが、容量、レート特性、サイクル寿命を左右する。

3.2. 主要な開発者および研究試作品からのデータショーケース

以下に、主要な企業や研究機関から報告されているSIBの具体的な技術仕様データを示す。

表2：選択されたSIBの技術仕様

開発者/出典正極化学系負極化学系重量エネルギー密度 (Wh/kg)サイクル寿命 (サイクル@維持率)レート特性/急速充電動作温度 (°C)主な特徴/状況
CATL (第1世代)(非公開、層状酸化物?)ハードカーボン最大 160(情報なし)~15分で80%充電-20 ~ 90 (充電)商用、EV (Chery) 採用、ハイブリッドパック開発
Northvolt/Altrisプルシアンホワイトハードカーボン> 160(情報なし)(情報なし)(情報なし)検証済セル、次世代ESS向け、低コスト目標
Natron EnergyPBA(非公開)(エネルギー密度非公開)最大 50,000数分で充放電広い範囲UL認証取得、高出力・長寿命、産業/データセンター向け、600MW/年工場稼働
Hina Battery (NaMnO2)NaMnO2 (層状酸化物)(非公開)≥ 145≥ 4500 @ 83% (2C)5C容量 ≥ 90% (1C比)-40 ~ 80世界初のSIB搭載EV, 100MWh ESSプロジェクト供給
Faradion (最新)(非公開)ハードカーボン従来比 +20%従来比 +33%(情報なし)(情報なし)Reliance傘下、量産移行中、安全性重視 (0V放電)
Alistore (18650試作)NVPF (ポリアニオン)ハードカーボン754000 @ (不明) (1C)(1Cレート)(情報なし)研究開発段階
東京理科大学 (研究)(非公開)改良HC (HC-Zn)312(情報なし)(情報なし)(情報なし)LFP系LIBに匹敵するエネルギー密度 (研究成果)
UH/France (研究)NaxV2(PO4)3 (ポリアニオン)(非公開)458(情報なし)3.7Vの高電圧、安定動作(情報なし)画期的な高エネルギー密度 (研究成果)
Princeton (研究)TAQ (有機)(非公開)高い (LIB正極に匹敵)長寿命高出力高温安定有機材料による高性能化 (研究成果)
Argonne (研究)NMF (層状酸化物)(非公開)EV航続距離 180-200マイル相当(情報なし)(情報なし)低温性能良好コバルトフリー、NMCからの派生技術 (研究成果)

注: 上記データは報告されている値に基づきますが、測定条件や定義が異なる場合があり、直接的な比較には注意が必要です。エネルギー密度はセルレベルの値です。サイクル寿命の容量維持率が不明な場合もあります。

この表は、SIB技術が多様な化学系と性能レベルを含んでいることを示している。商用化に近い技術（CATL, Northvolt, Natron, Hina）は、LFPに匹敵するエネルギー密度や、特定の用途（高出力、長寿命、低温）に特化した性能を提供しようとしている。一方、研究レベルでは、LIBを超えるような高いエネルギー密度や、全く新しい材料系（有機物など）の可能性が探求されており、将来的なブレークスルーへの期待が高まっている。

4. 大量生産：利点と市場機会

ナトリウムイオン電池の大量生産（マスプロダクション）は、その潜在能力を最大限に引き出し、エネルギー貯蔵市場に大きな影響を与える上で不可欠である。大量生産がもたらす主な利点と、それによって開かれる市場機会について考察する。

4.1. 経済的利点：コスト削減と供給多様化

  • コスト削減: SIBの最大の魅力の一つは、その潜在的な低コスト性である。これは、地球上に豊富に存在する安価なナトリウムを主原料とし、正極材料に高価なコバルトやニッケルを使用しない選択肢があり、負極集電体に安価なアルミニウム箔を使用できることに起因する。しかし、これらの材料コスト上の利点を最終製品の価格競争力に結びつけるためには、大量生産によるスケールメリットの達成が不可欠である。生産量が増加すれば、単位あたりの製造コスト（設備償却費、人件費、エネルギー費など）が大幅に低減され、LFP系LIBに対して20～30%のコスト優位性を実現できる可能性がある。
  • 供給多様化: LIBサプライチェーンは、リチウム、コバルト、ニッケルといった特定資源の偏在と、それらの加工・精製工程の寡占化という課題を抱えている。SIBの普及は、これらの特定資源への依存度を低減し、より多様で安定したバッテリーサプライチェーンの構築に貢献する。これは、価格変動リスクの低減や供給の安定性向上に繋がる。

4.2. 戦略的利点：資源依存の軽減

エネルギー転換が進む中で、バッテリーは戦略的な重要性を増している。LIBの主要材料が特定の国々に偏在していることは、地政学的なリスク要因となる。ナトリウム資源が世界中に広く分布しているSIBの大量生産は、特定国への資源依存度を軽減し、各国のエネルギー安全保障を高める上で戦略的な意味を持つ。特に、自国内に豊富なナトリウム資源を持つ国にとっては、国内でのバッテリー産業育成の好機となり得る（例：インド）。

4.3. 高い潜在性を持つ応用分野：定置用エネルギー貯蔵（ESS）、低コスト電気自動車（EV）、グリッドサービス、バックアップ電源

SIBの性能特性（特にコスト、安全性、温度特性）は、特定の応用分野において大きな利点となる。

SIBの市場投入戦略は、その現在の性能特性に基づき、LFP系LIBが強い地位を築いている市場セグメント（ESS、低コスト輸送）を主なターゲットとしているように見受けられる。これらの市場では、最高のエネルギー密度よりも、コスト、資源の持続可能性、安全性、特定の性能（低温特性、急速充電など）が重要な差別化要因となる。SIBは、これらの点でLFPに対して競争力を持つ可能性があり、LIB市場を代替するというよりは、補完し、市場全体の選択肢を多様化する役割を担うと考えられる。ハイブリッドパックのコンセプトは、この補完的な展開戦略を象徴している。

5. 研究開発と商業化の状況

5.1. 最先端の研究開発：材料革新と性能向上

SIBの実用化と普及拡大に向けて、世界中の研究機関や企業で活発な研究開発が進められている。主な研究開発の方向性は以下の通りである。

  • 高エネルギー密度化:
    • 正極: 新規組成の層状酸化物やポリアニオン化合物の探索、既存材料の構造安定化（ドーピング、コーティング）、高容量を示す有機正極材料の開発などが進められている。
    • 負極: ハードカーボンの容量・レート特性・初回効率の向上（構造制御、表面改質、ドーピング）、合金系や転換反応系などハードカーボン以外の高容量負極材料の開発（ただし体積変化抑制が課題）、グラフェンなどの新規炭素材料の応用などが研究されている。
  • 長サイクル寿命化:
    • 劣化メカニズム（構造変化、界面不安定性、イオン消費など）の詳細な解明。
    • 安定な電極/電解質界面（SEI/CEI）を形成・維持するための電解液添加剤の開発や、電極表面処理技術。
    • 機械的ストレスに強い材料設計（例：単結晶正極、粒子サイズ最適化）。
  • 安全性向上:
    • 難燃性・不燃性の電解液（イオン液体、固体電解質、ゲルポリマー電解質など）の開発。
    • 熱安定性の高い電極材料の開発。
    • デンドライト抑制技術。
  • コスト低減:
    • 安価な原料（例：バイオマス）からのハードカーボン製造技術。
    • コバルト・ニッケルフリーで高性能な正極材料。
    • 製造プロセスの簡略化・高効率化。
  • その他の性能向上: 低温・高温特性の改善、急速充電性能の向上など。

これらの研究開発には、東京大学、早稲田大学、東京工業大学、東京理科大学、京都大学、ヒューストン大学、プリンストン大学、ウプサラ大学などの大学、アルゴンヌ国立研究所（ANL）、太平洋岸北西部国立研究所（PNNL）、物質・材料研究機構（NIMS）、産業技術総合研究所（AIST）などの国立研究機関が重要な役割を果たしている。日本では、GteX（グリーンイノベーション基盤技術研究開発）やALCA-Next（次世代蓄電池）といった国家プロジェクトもSIB研究を支援している。

5.2. 主要な業界プレーヤーとグローバルな活動

SIBの商業化においては、特に中国企業が先行しているが、欧米や日本、インドなどでも開発・生産に向けた動きが活発化している。

  • 中国: SIBの商業化と生産規模拡大を強力に推進しており、世界のリーダー的存在となっている。
    • CATL (Contemporary Amperex Technology Co., Limited): 世界最大のLIBメーカーであり、SIB開発にも早期から注力。2021年に第1世代SIBを発表し、既にEVへの搭載実績もある。第2世代SIBやLIBとのハイブリッドパックも開発中。
    • HiNa Battery Technology: 中国科学院物理研究所発のベンチャーで、SIB専業のパイオニア。世界初のSIB搭載EVや100MWh級ESSへの技術提供実績を持つ 。
    • BYD: 世界第2位のLIBメーカーであり、EVメーカーでもある。SIB開発にも参入しており、ESS向け製品などを展開している模様。
    • その他、Farasis Energy, ZOOLNASH, Ben’an Energy, Veken, CBAK (HiNaと提携) など、多数の企業が参入している。政府の強力な支援策も背景にある。
  • 欧州/英国:
    • Northvolt (スウェーデン): 大手LIBメーカー。スウェーデンのAltris社と協力し、プルシアンホワイト正極を用いたSIBセル（>160 Wh/kg）を開発、ESS向けに展開予定。
    • Altris (スウェーデン): ウプサラ大学発のベンチャーで、高性能なプルシアンホワイト正極材料「Fennac®」を開発・供給。
    • Faradion (英国): SIB開発の老舗。ハードカーボン負極技術などに強み。2021年にインドのReliance Industriesに買収された。
    • Tiamat (フランス): ポリアニオン系正極を用いたSIBを開発。主に産業・モビリティ用途を目指す。
    • AMTE Power (英国): SIBを含む多様なバッテリー技術を開発。
  • 米国:
    • Natron Energy: PBA系SIBに特化。高出力、超長寿命、安全性を特徴とし、データセンターや産業用UPS、グリッドサービスなどをターゲット市場とする。世界初のUL認証取得SIBであり、ミシガン州に年間600MWの生産工場を稼働させた。
    • Aquion Energy (過去): 水系SIBのパイオニアだったが、経営破綻。技術は一部引き継がれている可能性がある。
    • Peak Energy: ESS向けSIBシステムの開発を目指すスタートアップ。
    • 国立研究所（ANL, PNNL）や大学での基礎研究も活発。エネルギー省（DOE）による研究開発支援も行われている。
  • 日本:
    • 日本電気硝子 (NEG): 全固体SIBの開発に注力。酸化物系固体電解質を用いた安全性の高い電池を目指し、サンプル出荷を開始、商用化を目指している。
    • 大学・研究機関: 東京大学、早稲田大学、東京工業大学、東京理科大学、NIMS、AISTなどが基礎研究・材料開発で貢献。
    • 住友電気工業 (過去): SIBのサンプル出荷を行っていた時期がある。
  • インド:
    • Reliance Industries: Faradion買収によりSIB技術を獲得し、国内での生産を目指している。
    • Indi Energy: SIBセルや負極材料を開発 。
    • KPIT: 長寿命SIB技術を報告。エネルギー自給率向上への期待から関心が高い。

表3：主要なSIB関連企業・研究機関の概要

企業/機関名地域主要技術/化学系 (正極/負極)報告されている性能ハイライトターゲット市場最近の活動/状況
CATL中国層状酸化物?, PBA / ハードカーボン160 Wh/kg (G1), 急速充電, 低温性能, ハイブリッドパックEV, ESSEV搭載開始, 第2世代開発, 生産能力拡大
HiNa Battery中国層状酸化物 (NaMnO2など) / ハードカーボン≥145 Wh/kg, ≥4500サイクル, -40~80℃EV, ESS世界初のSIB搭載EV・100MWh ESS実現, 生産拡大
BYD中国(非公開)(詳細非公開)EV, ESSSIB市場参入, ESS製品など展開
Northvolt / Altrisスウェーデンプルシアンホワイト / ハードカーボン>160 Wh/kgESSセル検証済, NorthvoltがESS製品化へ
Natron Energy米国PBA / (非公開)超長寿命 (5万サイクル), 高出力, 急速充電, 広温度範囲, 安全性データセンター, 産業用UPS, グリッドUL認証取得, 600MW/年工場稼働
Faradion / Reliance英国/インド層状酸化物など / ハードカーボン安全性 (0V放電), 新セル:密度+20%, 寿命+33%ESS, モビリティReliance傘下で量産化推進
Tiamatフランスポリアニオン系(詳細非公開)産業, モビリティ開発・商業化推進
日本電気硝子 (NEG)日本全固体 (酸化物系)高安全性(未定、特殊用途?)サンプル出荷開始, 商用化目標
Argonne Nat’l Lab米国NMF (層状酸化物) / (非公開)EV航続距離180-200マイル相当, 低温性能EV, ESS (研究)コバルトフリー正極開発, 特許取得
東京理科大学日本(非公開) / 改良ハードカーボン312 Wh/kg(基礎研究)LFP匹敵の高エネルギー密度負極開発

注: この表は代表的なプレイヤーの一部であり、網羅的なリストではありません。性能や状況は変化する可能性があります。

5.3. 商業化への道のり、市場参入、および生産拡大

SIB技術は、研究室レベルからパイロット生産を経て、本格的な商業生産へと移行しつつある段階にある。特に中国では、政府の支援も受けながら、生産能力の増強と実用化が急速に進んでいる。最初の商用アプリケーションとして、ESSと低速EVが登場している。

世界的なSIBの生産能力は急速に拡大しており、IDTechExの調査では、2023年5月時点で2030年までの計画容量が150 GWhに達していた。Natron Energy社が米国で年間600 MW相当の工場を稼働させるなど、中国以外でも生産拠点の構築が進んでいる。

しかし、商業化には依然として課題も存在する。まず、ハードカーボンをはじめとする主要材料の安定供給網の確立が急務である。特にハードカーボンの生産能力は、セル生産能力の拡大ペースに追いついていない可能性が指摘されている。次に、製造プロセスを大規模化する中で、品質を維持しつつコストを目標レベルまで引き下げることが求められる。さらに、実際の使用環境における長期的な信頼性や性能を実証していく必要がある。そして、近年価格が下落しているLIB（特にLFP）との厳しいコスト競争に直面している 7。

市場参入戦略としては、前述の通り、エネルギー密度への要求が比較的緩やかで、SIBのコスト、安全性、温度特性といった利点が活きるESSや低コストモビリティ市場を初期ターゲットとするアプローチが主流となっている。

5.4. 将来展望：市場成長予測と応用拡大

SIB市場は、今後10年間で急速な成長が見込まれている。複数の市場調査レポートが、高い成長率を予測している。

  • 市場規模予測: 年平均成長率（CAGR）は18%～33%の範囲で予測されており、市場規模は2030年代初頭から中盤にかけて数十億ドルから百数十億ドル規模に達すると見られている。ただし、予測値にはばらつきがあり、これは技術開発の進展速度やLIBとの競争環境に関する不確実性を反映していると考えられる。それでも、全ての予測が力強い成長を示唆している点は共通しており、SIB市場の大きな潜在力を示している。
  • 市場シェア: 2030年までに、世界のバッテリー市場全体の10%程度、あるいはESS市場の新規導入容量の約21%をSIBが占める可能性があると予測されている。EV市場では、2030年の世界シェアは3%程度（中国では5.5%程度）との予測もあるが、LIB価格が高止まりすれば5%程度まで上昇する可能性も指摘されている。
  • 将来のトレンド:
    • エネルギー密度とサイクル寿命のさらなる向上が、研究開発の継続的な焦点となる。
    • 全固体SIBや新しい有機材料を用いた次世代SIBの開発が進む。
    • 性能向上に伴い、より広範なEVセグメントへの応用が拡大する可能性がある。
    • グリッドストレージ市場での採用が、コスト低下と生産規模拡大に伴い加速する。
    • SIB専用のサプライチェーン（材料調達からリサイクルまで）が確立される。

6. 結論と戦略的提言

結論

ナトリウムイオン電池（SIB）は、リチウムイオン電池（LIB）が直面する資源制約、コスト、サプライチェーンの脆弱性といった課題に対応する有望な次世代エネルギー貯蔵技術として、急速にその存在感を高めている。ナトリウムの圧倒的な資源量と低コスト性、アルミニウム集電体の利用可能性、潜在的な安全性（特に0V放電耐性）および広い動作温度範囲（特に低温性能）は、SIB固有の強力な利点である。

現在の商用技術レベルでは、エネルギー密度はLFP系LIBと同等かやや低い水準にあり、これが適用可能な用途を規定する主な要因となっている。そのため、初期の市場展開は、コストと安全性が重視される定置用エネルギー貯蔵システム（ESS）や、低価格・短距離走行の電気自動車（EV）が中心となっている。サイクル寿命やレート特性は、採用される化学系（層状酸化物、ポリアニオン、PBAなど）によって大きく異なり、用途に応じた最適化が進められている。

SIBがそのポテンシャルを最大限に発揮し、広範な市場を獲得するためには、いくつかの重要な課題を克服する必要がある。エネルギー密度のさらなる向上は、特にEV用途での競争力を高める上で不可欠である。サイクル寿命の安定性と長期信頼性の実証、そしてハードカーボンをはじめとする主要部材のコストダウンと安定供給網の確立も急務である。また、急速にコストが低下し性能が向上し続けているLIB（特にLFP）との厳しい競争環境の中で、SIB固有の価値提案を明確にし、それを実現していく必要がある。

環境面では、資源枯渇リスクの低減という明確な利点を持つ一方で、製造段階でのエネルギー消費や特定の材料プロセスに起因する環境負荷を低減することが求められる。ライフサイクル全体での環境性能を高めるには、エネルギー密度とサイクル寿命の向上が鍵となる。

研究開発は世界的に活発であり、特に中国が商業化と生産規模拡大をリードしている。しかし、欧米や日本、インドなどでも独自の技術開発や生産計画が進んでおり、グローバルな競争と協力の中で技術が成熟していくことが期待される。市場は今後10年間で大幅な成長が見込まれており、SIBはエネルギー転換と持続可能な社会の実現に貢献する重要な技術となる可能性を秘めている。

戦略的提言

SIB技術の健全な発展と普及を促進するために、以下の戦略的行動が推奨される。

  • 研究開発コミュニティへ:
    • ブレークスルー材料の探求: エネルギー密度とサイクル寿命を飛躍的に向上させる新しい正極、負極、電解質（特に安全性を高める固体電解質やゲルポリマー）材料の基礎研究と応用開発を加速する。
    • 劣化メカニズムの解明: 様々な化学系における劣化要因を深く理解し、それに基づいた寿命予測モデルと信頼性評価手法を確立する。
    • リサイクル技術の開発: SIB固有の材料構成に対応した、効率的で経済的なリサイクルプロセス（特にダイレクトリサイクル）の研究開発を初期段階から推進する。
    • 計算科学・AIの活用: 新材料探索や性能予測、劣化解析を加速するために、マテリアルズ・インフォマティクスや計算科学的手法を積極的に活用する。
  • 産業界（メーカー、サプライヤー）へ:
    • 製造規模の拡大とコスト削減: スケールメリットを追求し、製造プロセスを最適化することで、目標コスト（特にLFPとの競争力）を達成する。
    • サプライチェーンの構築と強靭化: ハードカーボンをはじめとする主要部材について、安定供給が可能で地政学的リスクの低い、多様なサプライチェーンを構築する。中国以外の地域での生産能力増強も重要となる。
    • アプリケーション最適化: ターゲット市場（ESS、低コストEV、産業用など）の要求に合わせて、エネルギー密度、出力密度、サイクル寿命、コスト、安全性のバランスを最適化したセル設計を行う。
    • 標準化と連携: セルフォーマット、性能評価基準、安全基準などの標準化を進め、業界内での連携を強化する。
  • 政策立案者へ:
    • 研究開発・生産支援: SIBに関する基礎研究から実用化、大規模生産に至るまでの各段階に対する継続的な支援（補助金、税制優遇、研究開発ファンディングなど）を提供する。
    • サプライチェーン構築支援: 国内外でのナトリウム資源や関連材料の確保、加工・精製能力の強化、リサイクルインフラの整備を支援する。
    • 基準・規制整備: SIBに特化した安全性試験基準や性能評価基準、輸送・保管規制、リサイクル規制などを国際協調のもとで整備する。
    • 導入促進策: 公共調達（例：グリッド用ESS、公用車）におけるSIBの活用や、導入インセンティブなどを検討する。

コメント

タイトルとURLをコピーしました
